Třípásmové zadní reproduktory ve dřevěném platě - Autor Admin

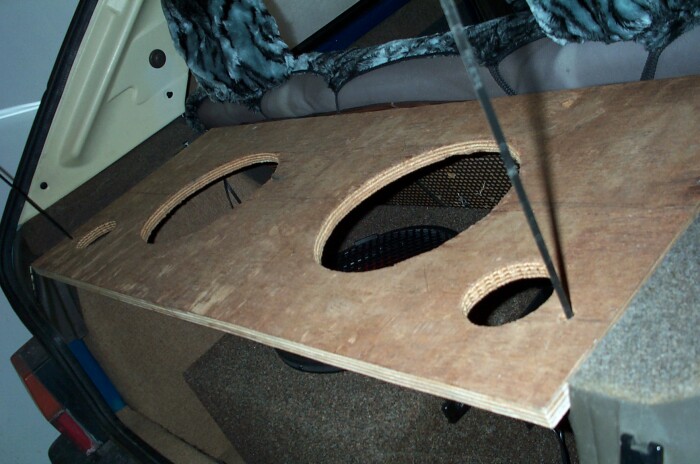

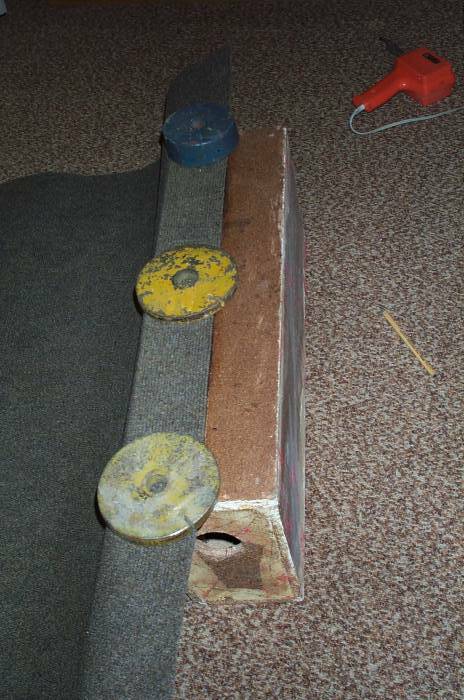

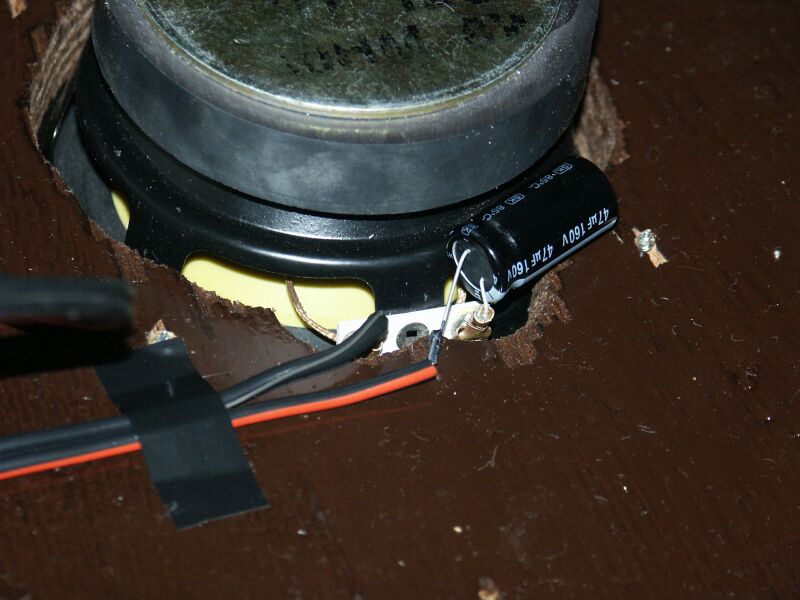

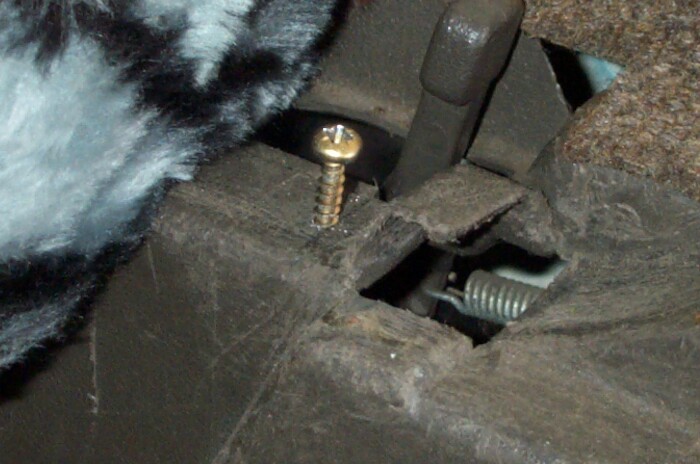

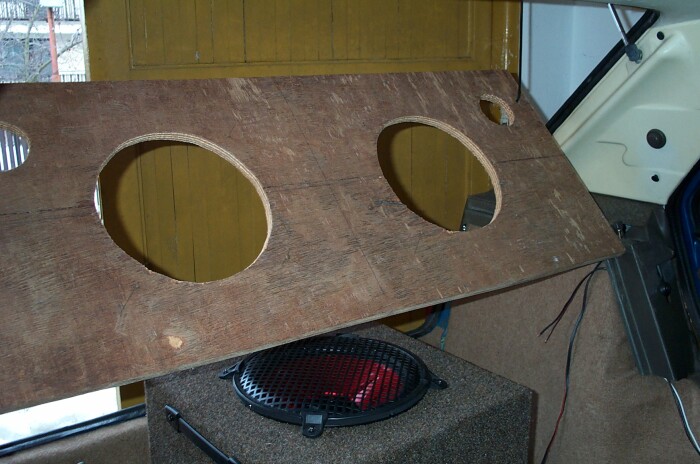

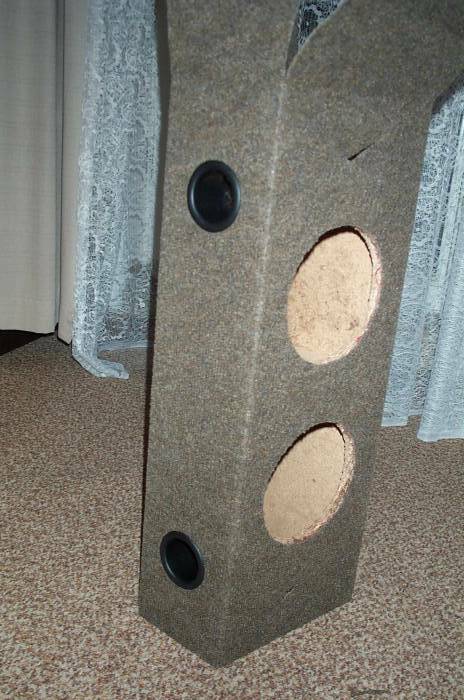

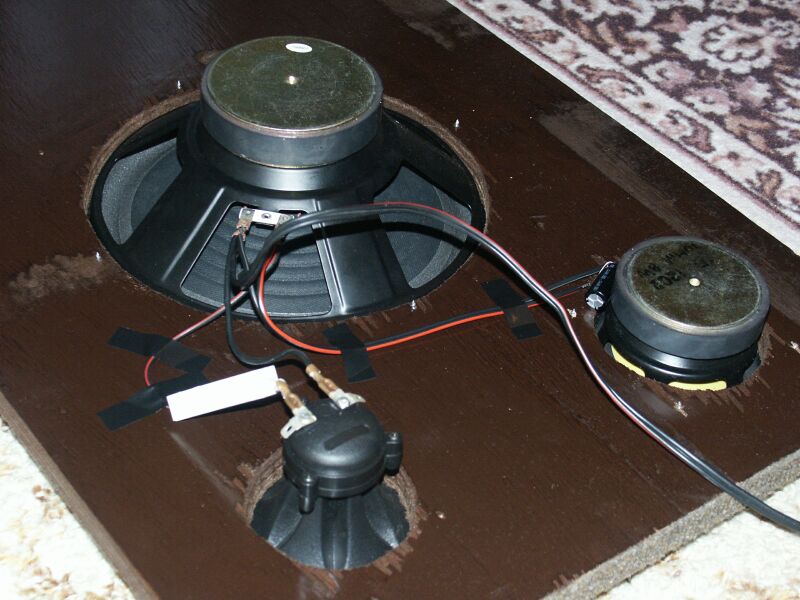

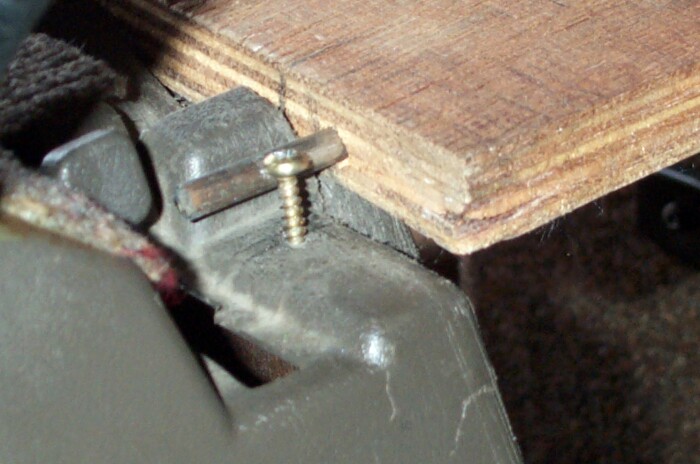

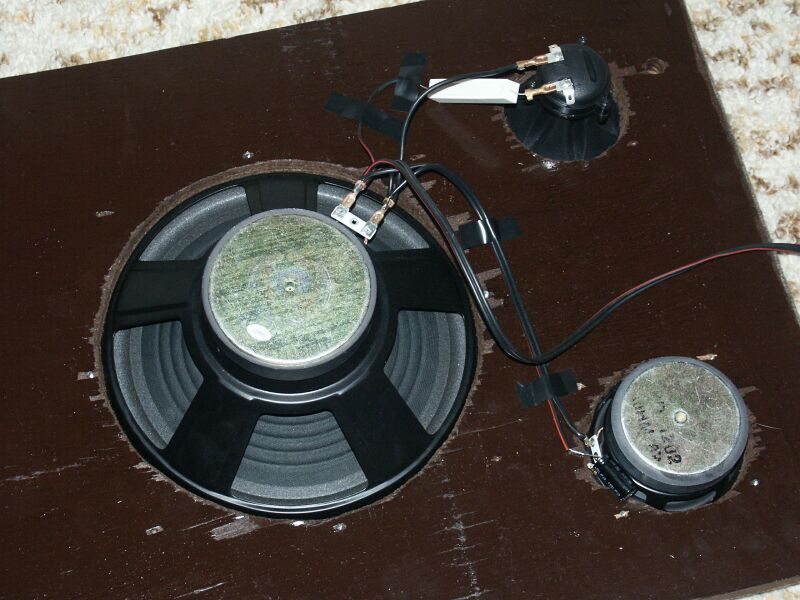

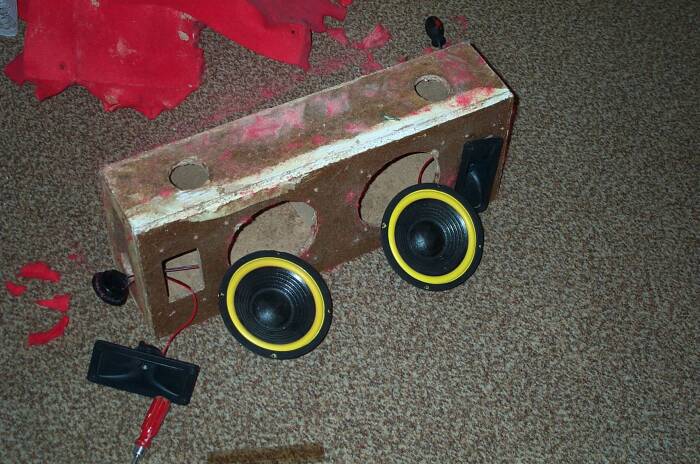

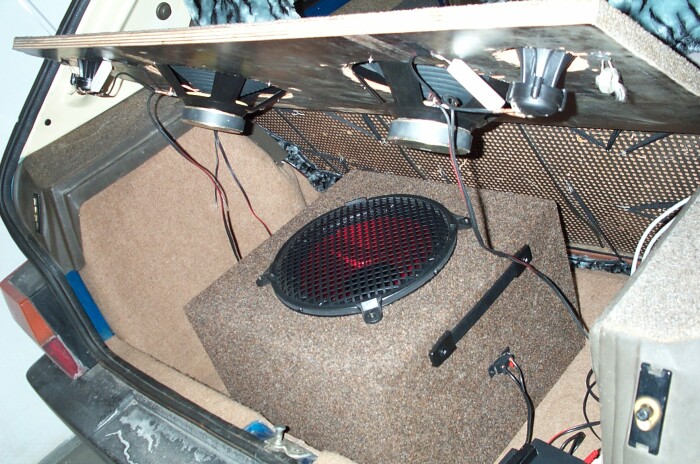

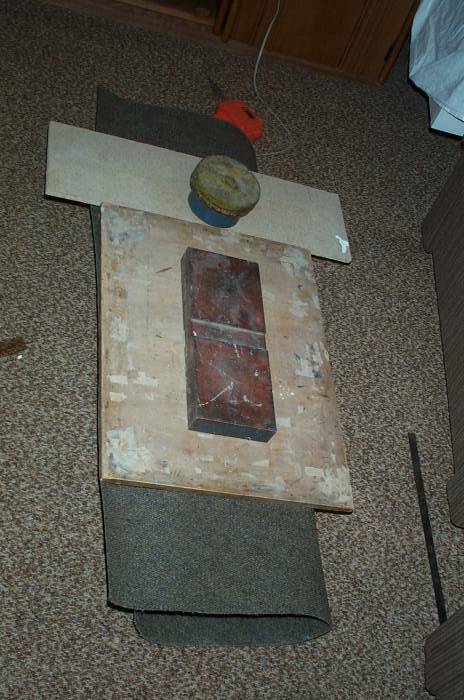

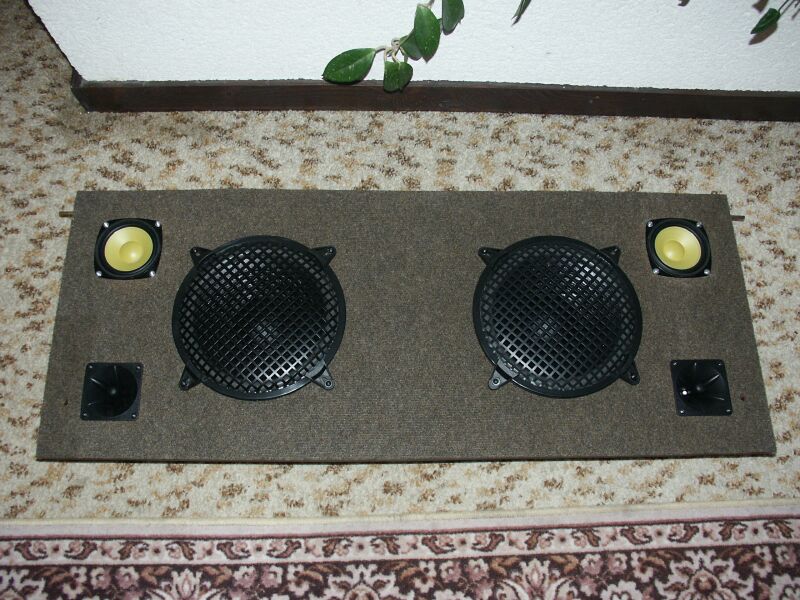

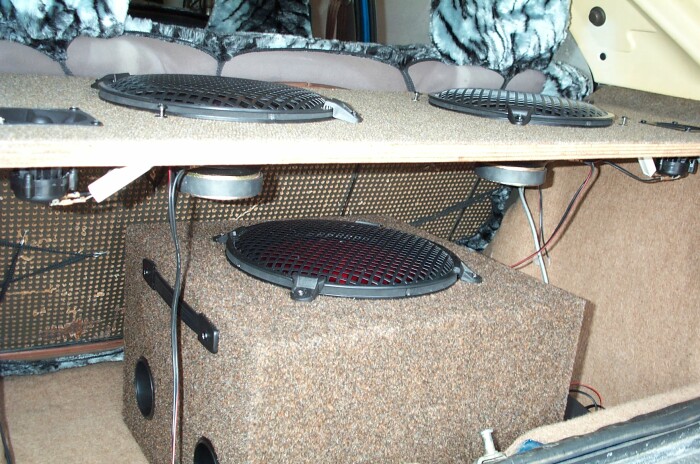

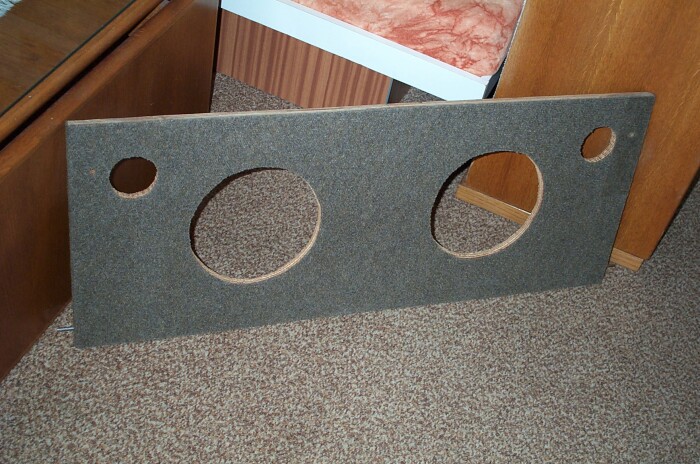

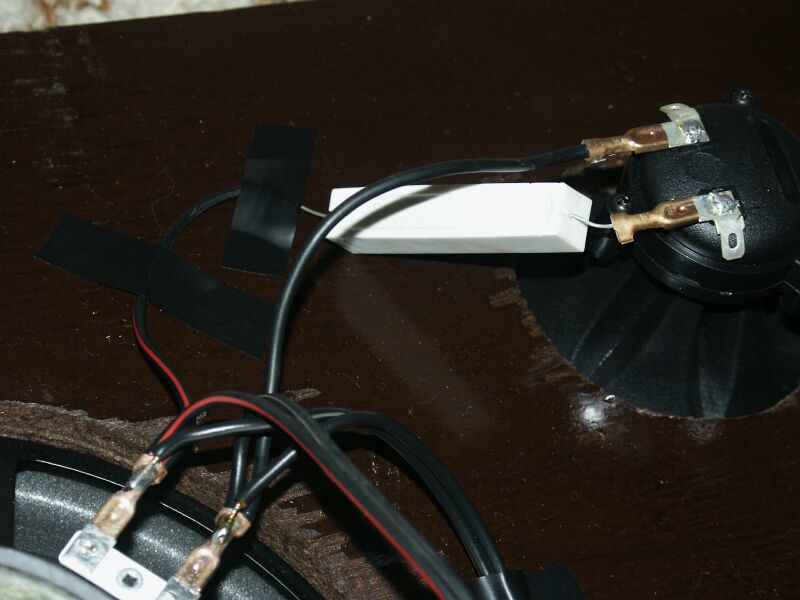

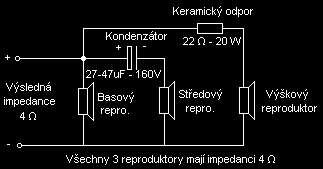

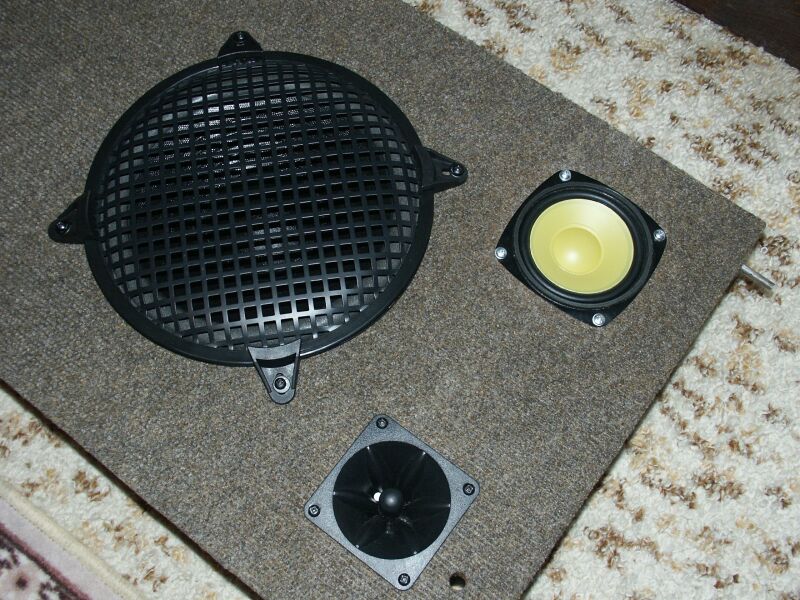

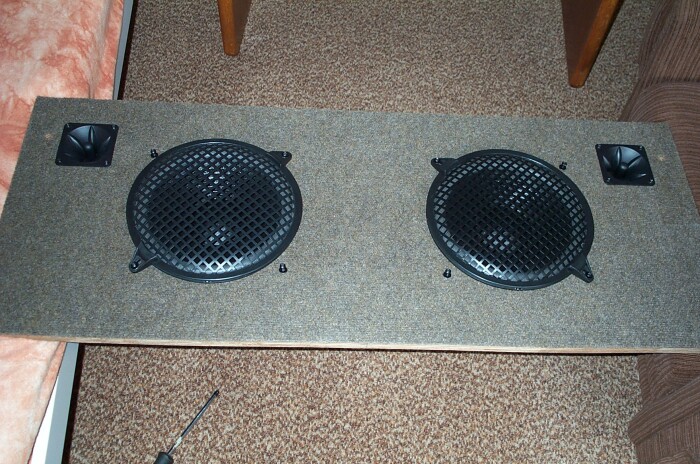

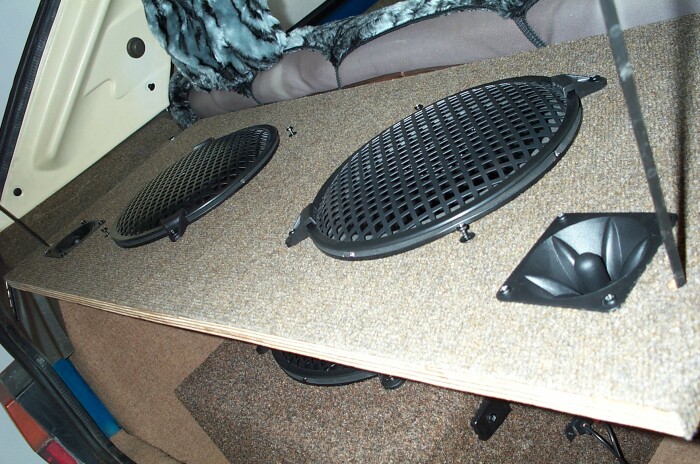

Na zadní třípásmové dřevěné plato do Favorita jsem použil výškový reproduktor AP 110 s výkonem 200W/4ohm, 150W/8ohm, s citlivostí 94dB a frekvenčním rozsahem 4-20 KHz. Středový reproduktor jsem použil 10 cm (4") TD 1202 s výkonem 8W/4ohm, s frekvenčním pásmem 500-10 000 Hz a s citlivostí 88dB. Basový reproduktor jsem použil 25 cm (10") BL-250 s impedancí 4ohm, s výkonem 180W, s citlivostí 89dB a frekvenčním rozsahem 35-8000 Hz.      Reproduktory jsou na sebe připojeny paralelně a aby byly impedančně přizpůsobeny na 4 ohmy je nutno použít výhybku. Profesionální výhybka se dá koupit řádově za stovky korun, ale já jsem použil jednoduchou výhybku typu dolní zádrž spolu s impedančním přizpůsobením za 30 kč. Výhybka je zapotřebí pouze pro středový reproduktor, protože výškový reproduktor nezahraje nízké tony a naopak, jen u středového reproduktoru je zapotřebí použít dolní zádrž (kondenzátor) kvůli potlačení basů, když se použije kapacita 47 uF/160V tak středový reproduktor hraje přibližně od 1 kHz a není zatěžován nižšími kmitočty které stejně nedokáže zahrát tak jako basový reproduktor.      K výškovému reproduktoru je potřeba zapojit sériově keramický rezistor 22 ohm/20 W = impedanční přizpůsobení 4 ohm. K potlačení spodního pásma středového reproduktoru je zapotřebí sériově připojit elektrolytický kondenzátor (nebo fóliový - má lepší parametry a životnost, ale víc stojí) s kapacitou mezi 27 - 47 uF (čím vyšší kapacita, tím vyšší pásmová zádrž spodní hranice kmitočtu reproduktoru = potlačují se basy) a s napětím alespoň 160 V nebo víc kvůli životnosti kondenzátoru. Basový reproduktor je kvůli výkonu zapojen jako první k výstupu z koncového zesilovače (autorádia). Schéma výhybky pro třípásmové repro: Download: Zadní reproduktory v provozu 2.4 MB      Plato jsem zvolil 22 mm drevotřísku (lepší je však MDF deska), otvory pro reproduktory volte tak, aby byly ve všech směrech uprostřed a v žádné části nebyli oslabeny (především basové reproduktory, ty váží nejvíce). Nejlepší je vyříznout díry přímočarou pilu, pokud ji ale nemáte tak můžete díru pro reproduktor vyvrtal postupně kolem obvodu reproduktoru vrtačkou a pomocí dláta na dřevo vysekat díru a dopilovat ji pilníkem. Koberec je přilepen chemoprenem a reproduktory jsou přišroubovány samořeznými šrouby.      Jediný problém při použití nového plata místo původního je otevírání plata při otevřených pátých dveří. Vyřešil jsem to pomocí 4mm vrutů přišroubovaných za původním uchycením plata při otevřeném kufru. Dvoupásmová reprobedna v původním zadním platě - Autor Admin      Tato reprobedna pochazí z kupovaného bass boxu, je osazená výškovým reproduktorem TW 34 s výkonem 300W/4ohm, 150W/8ohm s citlivosti 90dB a frekvenčním rozsahem 3-20 KHz. U basového reproduktoru jsem nezjistil parametry, je to 15cm reproduktor s chlazením cívky uprostřed magnetu a s impedancí 4ohm. Reproduktory jsou na sebe připojeny paralelně, ale jsou impedančně přizpůsobeny 22 ohm/20 W keramickým odporovým děličem zapojeným sériově k výškovému reproduktoru.      Nejdříve jsem měl reprobednu posazenou na zadním platě, ale kvůli bezpečnosti a výhledu ze zadního okna jsem integroval reprobednu do plata. Nejprve jsem odstranil původní červený koberec a místo něho jsem nalepil chemoprénem hnědý (aby ladil s interiérem).      Reprobednu jsem zasadil do původního plata tak, že jsem do plata vyříznul flexou obdélníkovou díru a do boků reprobedny jsem unístil železné kulatiny aby pak reprobedna dosedla na plato. Koberec na původním platu je přilepen chemoprénem a aby byl rovný tak jsou prohlubně vystlány polistyrénem.
